舰船与兵器系统内部光互联解决方案

在现代舰船与兵器系统中，光通信已成为雷达、电子对抗、通信导航、光电侦察等核心装备的数据传输主动脉。随着装备信息化程度不断提升，内部数据流量呈指数级增长，对光互联的带宽、密度、可靠性和环境适应性提出了前所未有的严苛要求。

然而，舰船平台长期面临盐雾、湿热、密闭、强振动和复杂电磁干扰等恶劣环境；兵器系统则需承受弹载高过载、机载强振动、高密度布板和散热空间受限等极端工况。传统"光模块+光纤跳线+面板连接器"的分离式互联方案，在这些场景下逐渐暴露出损耗大、故障点多、空间占用高、维护困难等结构性缺陷。

成都芯瑞科技股份有限公司（以下简称"芯瑞科技"）作为国内少数具备"光器件—模块—子系统"全链条研发能力的企业，依托自主研发的青龙架构、螭虎架构及USOT/POB/LCC等军品级产品系列，为舰船与兵器系统提供了一套从芯片到面板的全栈式内部光互联解决方案，已成功应用于新型战斗机、雷达、舰艇、导弹等重点装备型号。

一、舰船与兵器系统光互联的核心挑战

1.1 舰船平台：恶劣环境与密闭空间的双重约束

舰载电子设备常年处于高盐雾、高湿热环境中，设备机箱多为密闭设计以满足防护要求。这带来了三大难题：

腐蚀防护：盐雾可在短时间内腐蚀裸露的光纤连接器端面，导致插入损耗急剧上升甚至链路中断；

散热困难：密闭机箱内部热量难以散出，传统光模块依赖设备内部散热系统或额外散热片，在高温下易出现性能衰减；

电磁兼容：舰船上雷达、通信、电子对抗设备密集部署，电磁环境复杂，对光模块的抗干扰能力要求极高。

1.2 兵器系统：高过载与小型化的极限要求

兵器系统（弹载、机载、车载等）的工作环境更为极端：

高过载冲击：弹载设备需承受数千g的离心加速度和半正弦波冲击，传统光纤跳线的活动连接部位极易松动；

全频段振动：机载设备面临20Hz~2000Hz的宽频扫频振动，光纤跳线在振动下会产生微弯损耗和连接不稳；

空间极度受限：导弹导引头、光电吊舱等装备内部空间以立方厘米计，传统方案的走纤空间和连接器体积难以容忍；

维护性要求：战场环境下要求模块快速更换，减少现场光纤操作。

二、传统内部光互联方案的结构性缺陷

在标准插板结构（如VPX、CPCI等军用总线机箱）中，传统光互联方案的链路构成如下：光模块安装在前插单元板上，通过光纤跳线连接至单元板光插头，再经背板光连接器转接，最终通过光纤跳线连接至设备后面板的FC或GJB599系列光连接器。这一链路中存在3个内部光互连点。

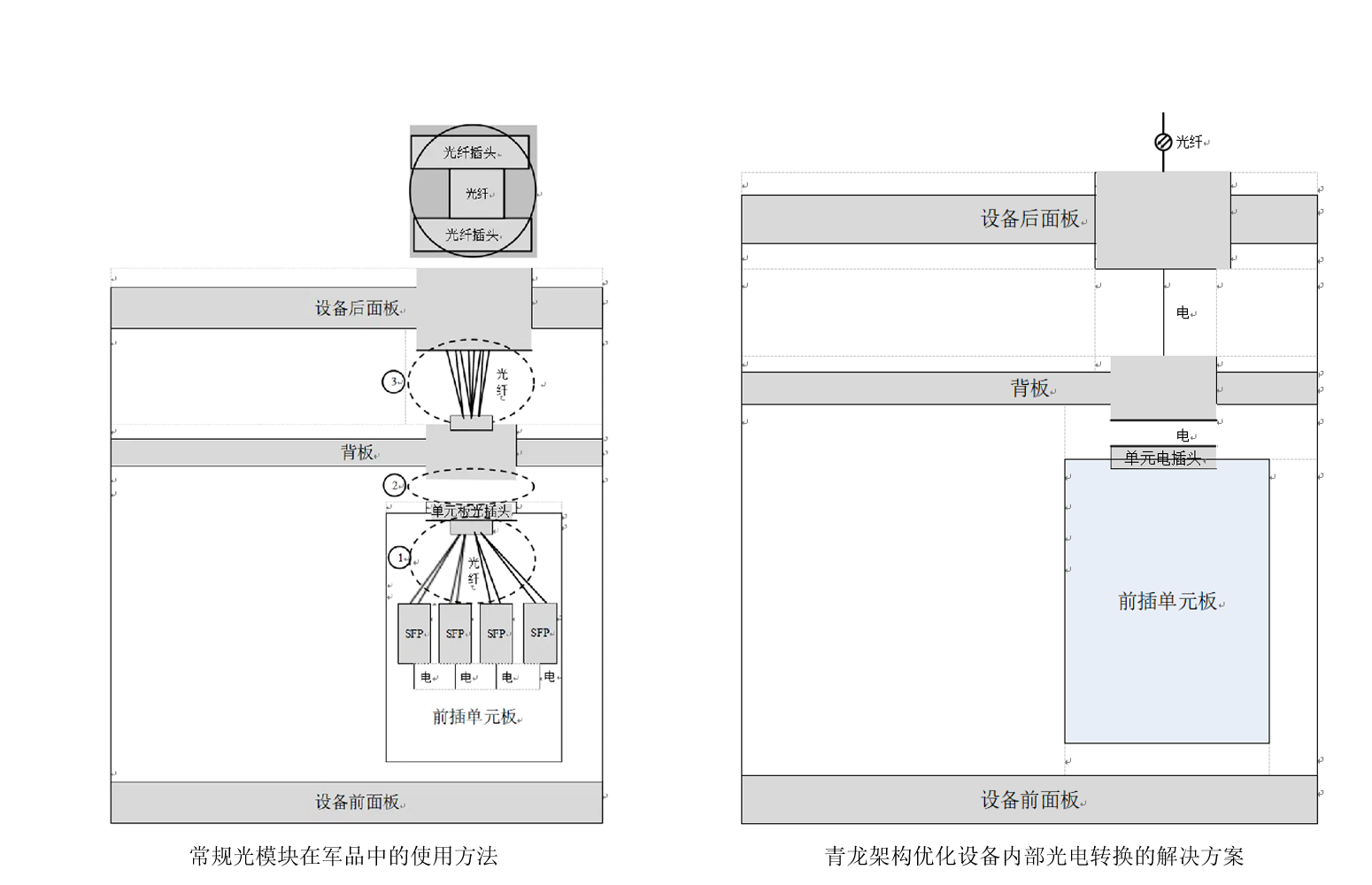

传统方案与青龙架构方案内部光互联对比

如上图所示，传统方案存在以下固有缺陷：

链路损耗大：单端光连接器对接损耗为0.51.5dBm，3个互连点累计损耗高达1.54.5dBm，直接导致传输距离损失3~9km；

故障点多：每一个光纤跳线的活动连接部位都是潜在故障点，在振动、冲击下易松动，在盐雾、湿热环境下易腐蚀；

空间占用高：需预留光纤跳线弯曲半径、走纤空间和背板连接器安装空间，内部空间占用比一体化方案多30%~50%；

散热效率低：光模块位于前插单元板深处，热量需经PCB传导至机箱，散热路径长，密闭机箱内尤为突出；

维护复杂：更换模块需操作光纤跳线，对现场环境和操作人员要求高，不利于战场快速维修。

三、芯瑞科技全系列军品光互联解决方案

针对上述挑战，芯瑞科技构建了以青龙架构为核心、多产品系列协同的军品光互联解决方案矩阵。

3.1 青龙架构航插一体式光模块（核心方案）

青龙架构（专利号：ZL 2023 2 2383952.3）是芯瑞科技历时五年研发的颠覆性架构，其核心创新在于将航插连接器与光模块本体一体化设计，彻底取消设备内部光纤跳线。

工作原理：光信号直接从光模块经内部光适配器件传输至航插接口，设备内部不再有任何光纤互连环节。前插单元板与背板之间仅保留电连接，光模块直接安装在机箱后面板上。

七大核心特征：

安装方式：支持直接安装在机箱或面板上；电连接可通过Pin脚直接焊接、柔板焊接，或通过柔性PCB+微矩形连接器直接扣连，兼顾可靠性与维护性。

3.2 螭虎架构尾纤可换式并行光模块

对于需要多通道并行传输且仍需尾纤灵活布线的场景（如数字雷达阵列），芯瑞科技提供螭虎架构系列产品。该系列采用模块化尾纤设计，支持-40℃至85℃宽温工作环境，内部光通路相对固定，降低了外界振动、冲击对光信号传输的影响。

3.3 USOT/POB/LCC军品级光模块

针对超小型化、高密度应用，芯瑞科技提供USOT、POB、LCC等表贴封装军品级光模块：

USOT：全金属外壳，模块高度仅8mm，便于多路信号并行使用，表贴I/O引脚适应高速信号完整性；

POB：多通道并行数字光模块，金属陶瓷封装，芯片紧贴封装管壳底部金属层，散热性能优异；

LCC：引脚及安装尺寸全面兼容STRATOS产品，支持5M~12G应用，适用于数字雷达阵列、弹载导引头、机载雷达。

四、舰船系统典型应用场景

4.1 舰载通信与指挥系统

舰载通信机箱多为密闭式设计，青龙架构模块直接安装在后面板上，热量通过金属外壳直接传导至机箱壁，无需额外散热设计；IP69K密封等级和500小时盐雾测试能力，确保在海洋环境下长期稳定运行。某型舰载通信系统采用青龙架构后，传输距离提升20%以上，维护成本显著降低。

4.2 舰载雷达与电子对抗

舰载雷达阵面需要大量高速数据通道，USOT/POB系列表贴模块以8mm超薄高度支持高密度并行布板，螭虎架构的尾纤可换设计便于雷达阵面的模块化维护。青龙架构则用于雷达信号处理机箱的面板互联，消除内部光纤跳线带来的损耗和故障隐患。

4.3 海上监测与执法装备

舰载光电跟踪、红外搜索等设备工作在开放式或半开放式环境，对密封性和抗振性要求极高。青龙架构的气密/水密/油密三防能力和弹载级抗振性能，确保设备在风浪、高湿环境下稳定传输高清图像数据。

五、兵器系统典型应用场景

5.1 弹载制导与导引头

导弹导引头内部空间极为有限，且需承受发射时的高过载和飞行中的强振动。USOT/LCC表贴模块以极小体积直接焊接在导引头PCB上，避免了光纤跳线在高过载下的连接失效风险；青龙架构的电子灌胶工艺通过了500g/1ms半正弦波冲击测试（15次，三方向），完全满足弹载级可靠性要求。

5.2 机载光电吊舱与雷达

光电吊舱是典型的小型化、高抗振应用场景。传统方案中，光模块需通过光纤跳线转接到吊舱面板的航插连接器，光纤跳线在吊舱旋转、振动环境下极易出现微弯损耗和连接松动。青龙架构一体化设计取消了跳线，光信号直接从模块输出至航插接口，同时节省30%~50%的内部空间，对吊舱的小型化和轻量化意义重大。

5.3 车载与地面兵器

车载通信、火控系统面临越野行驶带来的强振动和温差变化。青龙架构的全频段抗振能力和宽温域设计，确保车辆在各种地形和气候条件下数据链路不中断；模块化安装方式也便于前线快速更换。

六、方案核心优势对比

舰船与兵器系统的内部光互联，正从"能用"向"好用、耐用、省用"演进。芯瑞科技以青龙架构航插一体式光模块为核心，配合螭虎架构、USOT/POB/LCC等全系列军品级产品，构建了一套覆盖弹载、机载、舰载、车载的全场景光互联解决方案。

该方案的本质，是用"架构级一体化"取代"组件级拼接"——将光模块、连接器、密封、散热、抗振等需求在架构层面统一解决，而非在传统方案上层层叠加防护。这不仅是产品参数的提升，更是军品光互联设计范式的转变。

随着武器装备信息化、智能化程度的不断提升，内部光互联的带宽密度和可靠性要求还将持续攀升。芯瑞科技将持续聚焦高附加值军品领域，推动青龙架构技术向100G及更高速率扩展，为舰船与兵器系统提供更高效、更可靠、更自主的光互联解决方案。
